APF 使用最先进的数字信号处理器作为控制器，采用 IGBT半导体作为开关器件，并采用业内先进的三电平拓扑，以获得最好的谐波治理效果。我司有源滤波模块所有系列产品均自带控制器
APF 技术规格一览
项目 | 项目描述 | |
电气规格 | 输入线电压 | 380V±20% |
相数 | 3相4线 | |
频率 | 50/60±5Hz(可设置） | |
补偿电流（每相） | 30A~150A（根据机型） | |
补偿谐波阶次 | 2~50次 | |
功率因数校正 | -1~+1 | |
并联运行 | 最大可8个模块并联 | |
模块功耗 | ＜2.5KW | |
效率 | 高达97.5% | |
CT变比范围 | 150:5~6000:5 | |
通信接口 | 干接点 | 1个EPO |
通信 | RS485 | |
环境规格 | 使用场所 | 室内，不受阳光直晒，无尘埃，腐蚀性、可燃性气 体，油雾、水蒸汽、滴水或盐份等 |
工作海拔 | 低于 1000 米，高于 1000 米时降额使用 | |
存储温度 | -20ºC ~ +70ºC | |
工作温度 | -10ºC ~ +40ºC | |
湿度 | 小于 95％RH，无水珠凝结 | |
振动 | 小于 5.9 米/秒 2（0.6g） | |
结构 | 防护等级 | IP20 |
颜色 | 黑色/7035 灰白（可定制） | |
尺寸 | 根据机型 | |
净重 | 22kg/38kg/46kg | |
冷却方式 | 智能风冷 | |
APF 外形尺寸图

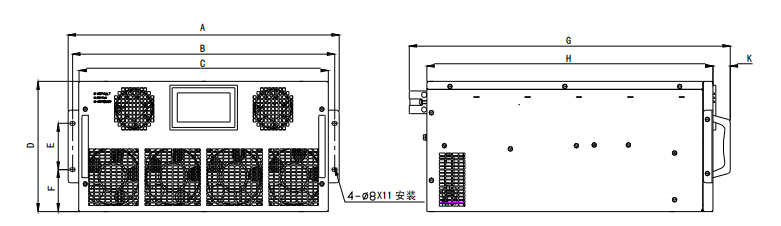

抽屉式APF外形尺寸安装图

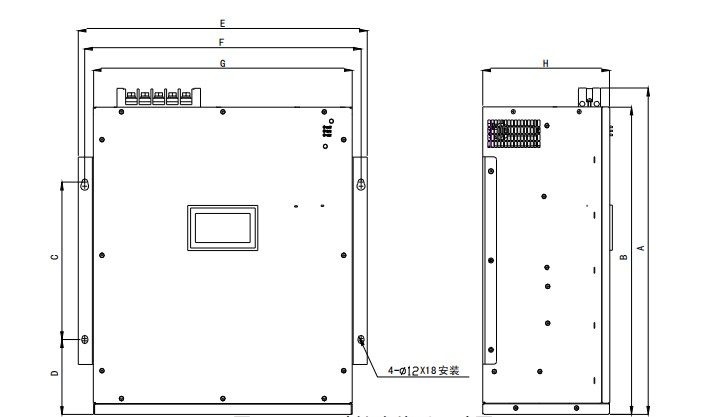

壁挂式APF外形尺寸安装图
APF 外形尺寸表
尺寸（MM） | 抽屉式 | 壁挂式 | ||||||
30A/50A | 75A | 100A | 150A | 30A/50A | 75A | 100A | 150A | |
A | 359 | 409 | 484 | 554 | 521.5 | 575 | 611 | 621 |
B | 341 | 391 | 466 | 536 | 500 | 550 | 575 | 585 |
C | 315 | 365 | 440 | 510 | 300 | 300 | 300 | 300 |
D | 200 | 232 | 232 | 250 | 120.5 | 125 | 137.5 | 142.5 |
E | 89 | 89 | 89 | 89 | 375 | 425 | 500 | 570 |
F | 55.5 | 71.5 | 71.5 | 80.5 | 350 | 400 | 475 | 545 |
G | 556.5 | 610 | 646 | 656 | 315 | 365 | 440 | 510 |
H | 500 | 550 | 575 | 585 | 200 | 232 | 232 | 250 |
K | 35 | 35 | 35 | 35 | ||||
