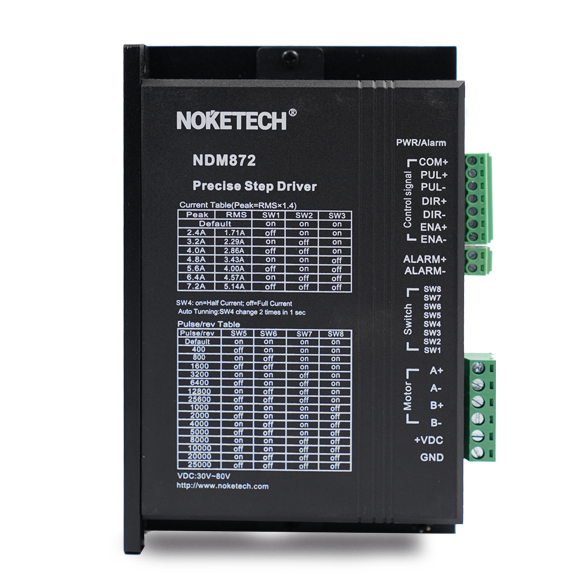

NDM872

  • 额定工作电压:20~80VDC

  • 额定输出电流:1~7.2A

  • 细分设置:1~512任意设置

  • 适配电机:86系列两相混合式步进电机

  • 带报警输出信号

  • 控制脉冲带宽200kHz或500kHz可选

  • 带PLC专用控制信号接口

  • 推荐使用电源电压:36VDC、48VDC、60VDC


  • 产品描述
  • 电气参数
  • 安装尺寸
  • 技术服务:0755-86569723

概述

NDM872诺科科技推出的高性能数字式两相混合式电机驱动器,采用Ti最新DSP技术,内部采用先进的数字滤波控制技术、谐振振动抑制技术和实时精密电流控制技术,使两相混合式步进电机实现精准平稳运行,噪音超小,特别适合于半导体、电子加工设备、激光加工、雕刻、包装和小型数控设备。

适用驱动电机:6086等系列两相混合式步进电机。

参数设定开关说明

1)工作(动态)电流设定

输出峰值电流

输出均值电流

SW1

SW2

SW3

Default

C

on

on

2.4A

1.7A

off

on

on

3.2A

2.26A

on

off

on

4.0A

2.83A

off

off

on

4.8A

3.40A

on

on

off

5.6A

3.96A

off

on

off

6.4A

4.52A

on

off

off

7.2A

5.09A

off

off

off

2) 静止(静态)电流设定

静态电流可用SW4拨码开关设定,on表示静态电流设为动态电流的一半, off表示静态电流与动态电流相同。一般用途中应将SW4设成on,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。

3)细分设定

   NDM872是一款精密型两相混合式步进驱动器,其可提供最大512的细分设定,具体设定如下表所示:

步数/转

SW5

SW6

SW7

SW8

Default

on

on

on

on

400

off

on

on

on

800

on

off

on

on

1600

off

off

on

on

3200

on

on

off

on

6400

off

on

off

on

12800

on

off

off

on

25600

off

off

off

on

1000

on

on

on

off

2000

off

on

on

off

4000

on

off

on

off

5000

off

off

on

off

8000

on

on

off

off

10000

off

on

off

off

20000

on

off

off

off

25000

off

off

off

off

典型接线案例

   采用PLC控制时,典型应用接线图

控制器是PLC时的典型应用接线图


电气、机械和环境指标

1. 电气指标

说明

NDM872

最小值

典型值

最大值

单位

输出电流

1

-

7.2

A

工作电压

30

48

80

VDC

控制信号输入电流

7

10

16

mA

脉冲频率

0

-

200

kHz

绝缘电阻

500



   注:控制脉冲频率可根据用户应用要求,最高可接收1MHz的控制脉冲信号。

2. 使用环境及参数

冷却方式

自然冷却或强制风冷

使用环境

场合

    不能安装在其他发热的设备旁,要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所,禁止有可燃气体及导电灰尘。

温度

0-50℃

湿度

40-90%RH

振动

5.9m/s2MAX

保存温度

-20℃~80℃

重量

420克

3. 加强散热方式

1)驱动器的可靠工作温度通常在60℃以内,电机工作温度为80℃以内;

2)建议使用时选择自动半流方式,马达停止时电流自动减一半,以减少电机和驱动器的发热;

3)安装驱动器时请采用竖着侧面安装,使散热齿形成较强的空气对流;必要时机内靠近驱动器处安装风扇,强制散热,保证驱动器在可靠工作温度范围内工作。

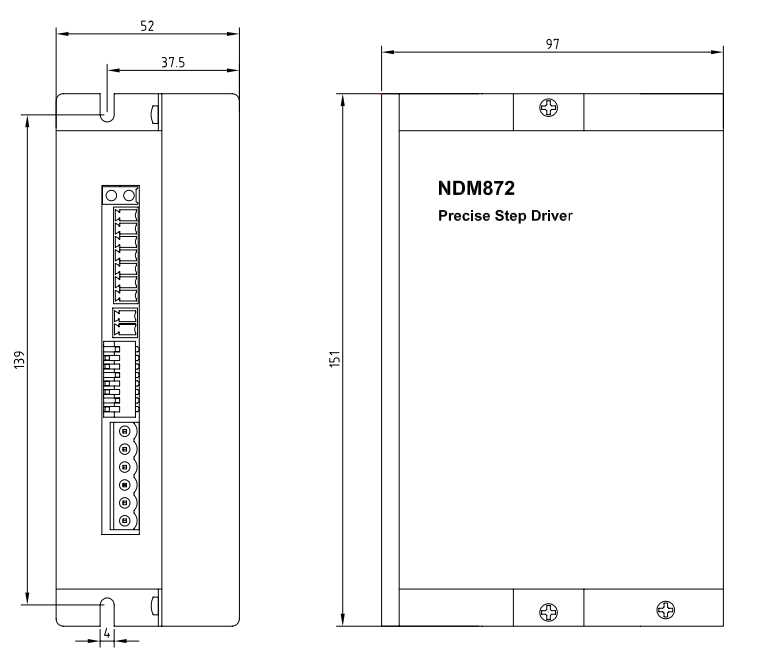

机械安装图(单位:毫米)
