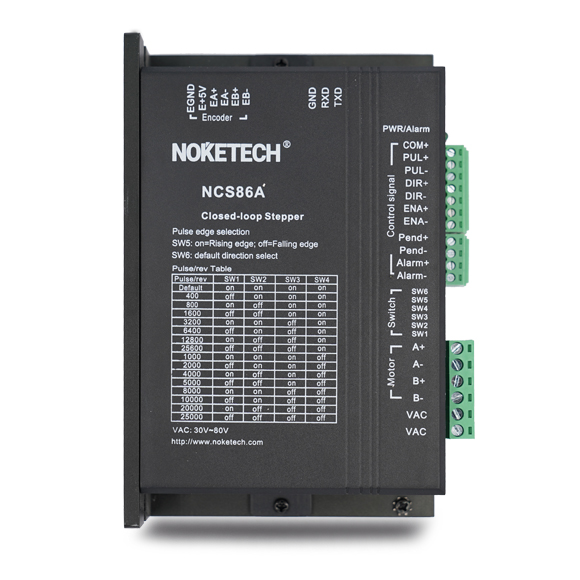

NCS86A

  • 额定工作电压:20~80VAC

  • 额定输出电流:1A~7.2A

  • 细分设置:1~512任意设置

  • 适配电机:86两相闭环混合式步进电机

  • 带报警输出信号

  • 控制脉冲带宽200kHz或500kHz可选

  • 带PLC专用控制信号输入口

  • 适合1000/2500/5000线编码器




  • 产品描述
  • 电气参数
  • 安装尺寸
  • 技术服务:0755-86569723

概述

NCS86A是诺科科技针对86两相混合式电机推出的交流闭环驱动器,采用Ti最新DSP技术,适合驱动1000~5000线增量式编码器的86系列两相混合式步进,内部采用先进的数字滤波控制技术、谐振振动抑制技术和实时精密电流控制技术和FOC矢量控制技术,使电机实现精准平稳运行,噪音超小,特别适合于半导体、电子加工设备、激光加工、医疗和小型数控设备。

适用驱动电机: 86闭环系列两相混合式步进电机。

参数设定开关说明

1.细分设定

   NCS86A是一款精密型两相混合式步进驱动器,其可提供最大512的细分设定,具体设定如下表所示:

步数/转

SW1

SW2

SW3

SW4

Default

on

on

on

on

400

off

on

on

on

800

on

off

on

on

1600

off

off

on

on

3200

on

on

off

on

6400

off

on

off

on

12800

on

off

off

on

25600

off

off

off

on

1000

on

on

on

off

2000

off

on

on

off

4000

on

off

on

off

5000

off

off

on

off

8000

on

on

off

off

10000

off

on

off

off

20000

on

off

off

off

25000

off

off

off

off

2.编码器信号接线方法

NCS86A 编码器信号接线示意图

  注意:

    不同规格的闭环步进电机所用的编码器型号有差别,信号线出线的颜色可能因规格不同会有差别,具体参考所用电机图纸。

典型接线案例

   控制器是PLC时,典型共阳极接线图

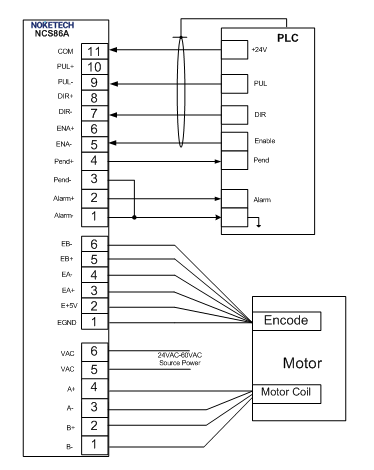

 NCS86A典型应用接线图

  注意:

   1)NCS86A驱动器只能驱动两相闭环混合式步进电机,不能驱动三相和五相步进电机。

   2)用户在使用故障输出信号时,建议使用4.7K~10K 1/4W的上拉电阻,上拉的电压根据用户需要的电平信号上拉到对应的电压,比如,用户        需要检测5VDC的故障信号时,上拉电阻接5VDC电源。



电气、机械和环境指标

1. 电气指标

说明

NCS86A

最小值

典型值

最大值

单位

输出电流

1

-

7.2

A

工作电压

20

48/60

80

VAC

控制信号输入电流

7

10

16

mA

脉冲频率

0

-

200

kHz

绝缘电阻

500



   注:控制脉冲频率可根据用户应用要求,最高可接收1MHz的控制脉冲信号。

2. 使用环境及参数

冷却方式

自然冷却或强制风冷

使用环境

场合

 不能安装在其他发热的设备旁,要避免粉尘、油污、腐蚀性气体、湿度太大及强振动场所,禁止有可燃气体及导电灰尘。

温度

0-50℃

湿度

40-90%RH

振动

5.9m/s2MAX

保存温度

-20℃~80℃

重量

480克

3. 加强散热方式

1)驱动器的可靠工作温度通常在60℃以内,电机工作温度为80℃以内;

2)建议使用时选择自动半流方式,马达停止时电流自动减一半,以减少电机和驱动器的发热;

3)安装驱动器时请采用竖着侧面安装,使散热齿形成较强的空气对流;必要时机内靠近驱动器处安装风扇,强制散热,保证驱动器在可靠工作温度范围内工作。

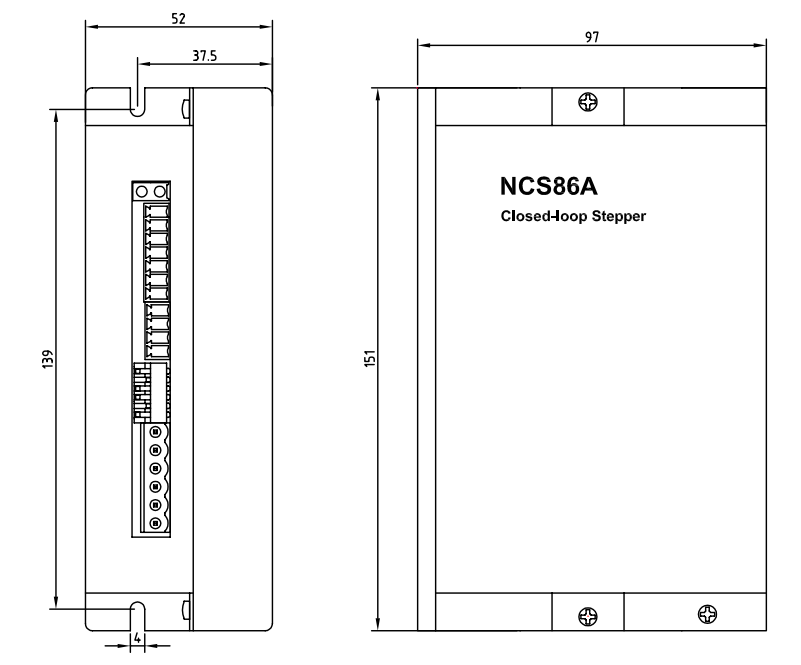

机械安装图(单位:毫米)
